Audison APK165 Audison Prima 6,5" 2-tie erillissarja

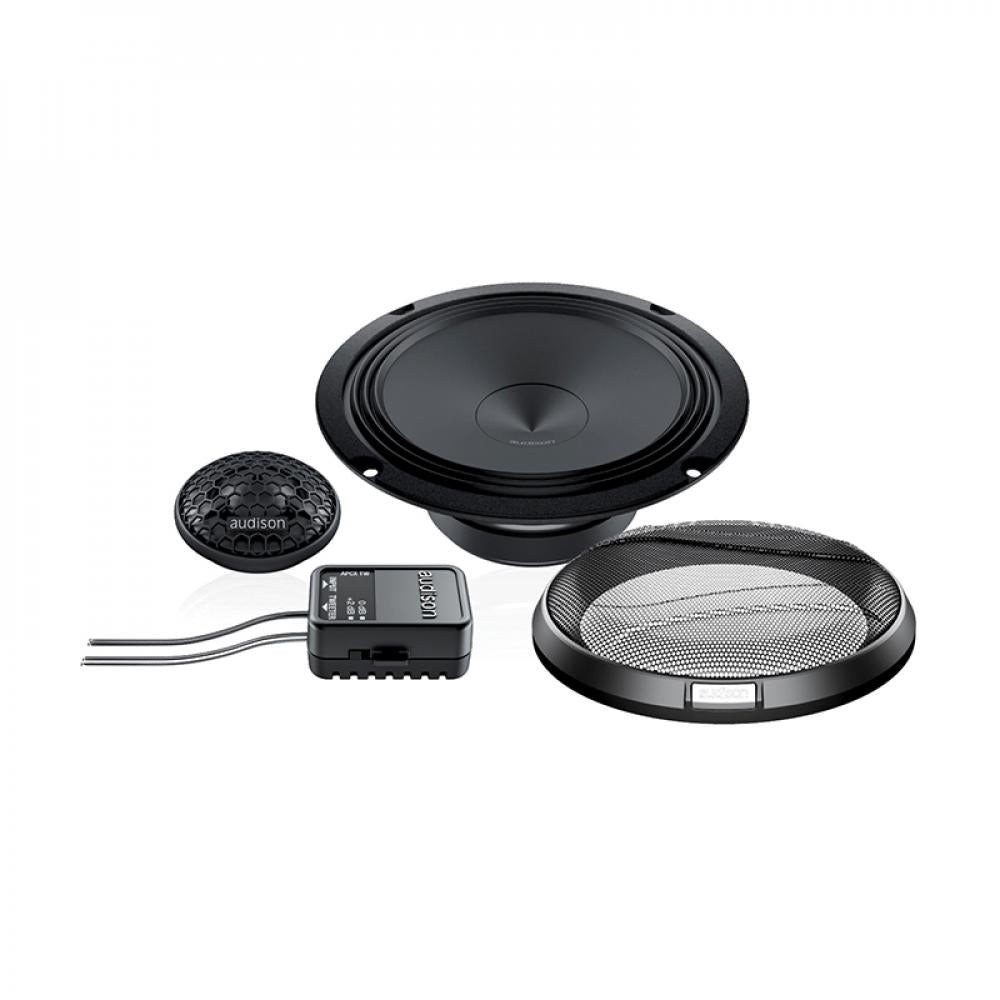

APK 165 erillissarja koostuu AP 6.5 midbassoista ja AP 1 diskanteista passiivisilla jakosuotimella varustettuina. Sarja soveltuu erinomaisesti asennettavaksi autojen vakiopaikoille ja on sointisävyltään neutraalin tarkka.
Erinomaisena lisäoptiona suosittelemme Audisonin DSP-vahvistinta jolla sointisävyä saa edelleen muokattua mieluisaksi ja lisäteholla saadaan kaiutinsarjan todellinen potentiaali hyödynnettyä.
Sarjan yleiset tiedot
Tyyppi: 2-tie erillissarja
Midbassoelementin koko: 165 mm
Diskanttielementin koko: 26 mm
Taajuusvaste: 60 Hz - 20 kHz
Jatkuva tehonkesto: 100 W
Hetkellinen tehonkesto: 300 W
Impedanssi: 4 Ohmia
Herkkyys: 93.5 dB
AP 6.5 midbassoelementti
AP 6.5 on midbasso poikkeuksellisen laajalla taajuusvasteella ja järeällä puhekelalla joten se kestää kovaakin soittoa. Äänensävy on neutraalin tarkka ja kartion kevyen mutta jäykän rakenteen ansiosta pienimmätkin dynamiikan vaihtelut ja hienosävyiset yksityiskohdat välittyvät kuuntelijan korviin juuri niin, kuin artisti on tarkoittanut.
Midbassoelementin ominaisuudet
1. Erittäin ulottuva taajuustoisto, niin ylä- kuin alataajuuksille.
2. Suunniteltu toimivaksi ilman passiivista jakosuodinta jotta hyötysuhde olisi mahdollisimman korkea.
Kartion suunnittelussa ja optimoinnissa on hyödynnetty Klippel R&D Scan vibrometriä mekaanisen alarajasuotimen kalibrointiin.
3. Vettähylkivä käsitelty paperikartio jonka profiili on mallinnettu FEM (Finite Element Method) simulaatiolla ja edelleen optimoitu Klippel R&D Scan vibrometrillä.
4. Matala asennussyvyys helpottaa kaiuttimien sovitusta alkuperäisille paikoille.
5. Termoplastisesta polyuretaanista valmistettu yläripustus kolmiosaisella rakenteella pitää elementin liikkeen erittäin lineaarisena.
6. Kompakti korirakenne on käsitelty naarmuja hylkivällä pinnoitteella.
7. 32 mm puhtaasta kuparista tehty puhekela tuottaa tasapainoisen sointisävyn kriittisellä keskialueella.
8. Kehitetty hyödyntäen KLIPPEL ohjelmistopakettia
Midbassoelementin tekniset tiedot
Tyyppi: Midbasso
Koko: 165 mm (6.5")
Jatkuva tehonkesto: 70 W
Hetkellinen tehonkesto: 210 W
Impedanssi: 4 Ohmia
Taajuusvaste: 60 Hz - 5 kHz
Herkkyys: 93.5 dB
Magneetti: Korkeatiheyksinen flux-ferriitti
Kartion materiaali: Vettähylkivä prässätty paperi
Midbassoelementin sähköakustiset parametrit
D: 129 mm
Xmax: ±2.2 mm
Re: 3.1
Fs: 80 Hz
Le: 0.23 mH
Vas: 7.6 l
Mms: 12 g
Cms: 0.31 mm/N
BL: 4.7 T•m
Qts: 0.7
Qes: 0.8
Qms: 4.7
Spl: 93.5 dB
Midbassoelementin mitat
Ulkohalkaisija: 165 mm (A)
Asennusaukon halkaisija: 141 mm (B)
Kokonaissyvyys: 60 mm (C)
Asennusaukon syvyys: 56 mm (D)
AP 1 diskanttielementti
AP 1 diskantti koostuu 26 mm kalotista ja sille varta vasten suunnitellusta akustisesta linssistä joka kompensoi 10 kHz - 13 kHz taajuusalueen säteilykuviota. Neodyymistä valmistettu REN-tyyppinen magneetti ja erittäin pieni passiivinen jakosuodin pitävät diskantin toiston sävykkäänä ja kontrolloituna.
Diskanttielementin ominaisuudet
1. 26 mm kalotti yhdistettynä ylikokoiseen yläripustukseen takaavat erinomaisen hyötysuhteen ja minimaaliset resonanssit.
2. Neodyymi magneetti matalahiilisillä levyillä mahdollistavat kompaktin koon ja lineaarisemman toiston myös kaikkein vaativimmissa musiikkinäytteissä.
3. Akustinen linssi on suunniteltu kompensoimaan OEM suojaritilöiden aiheuttamia vaimentumia ja korostumia 10 - 13 kHz alueella.
4. Äärimmäisen kompakti passiivinen jakosuodin APCX TW kuuluu pakkaukseen ja siitä löytyvällä diskantin tasonsäätimellä (0 db, +2 dB) ääni saadaan sovitettua toimimaan alkuperäisissä asennuspaikoissa.
5. Jakosuotimet on varustettu OEM soveltuvilla pikaliittimillä ja ne ovat selkeästi värikoodatut minimoidakseen asennuksen aikana tapahtuvat kytkentävirheet.
6. Pakkauksen mukana toimitetaan laaja skaala erilaisia diskantin asennuskehikoita joilla ne saadaan sovitettua lähes minkä tahansa auton alkuperäisille paikoille.
7. Ultrakevyt ferronesteellä jäähdytetty diskantin puhekela on kääritty Kapton muodostimeen paremman lämmönjakelun aikaansaamiseksi.
8. Kalotin muoto ja moottori ovat optimoitu hyödyntäen FEM (Finite Element Method) simulaatiota.
9. Kehitetty hyödyntäen KLIPPEL ohjelmistopakettia
Diskanttielementin tekniset tiedot
Tyyppi: Diskantti
Koko: 26 mm (1")
Tehonkesto: Hi-pass suodatettuna 3.5 kHz @ 12 dB/Okt. 150 W hetkellistä tehoa
Impedanssi: 4 Ohmia
Taajuusvaste: 2 kHz - 20 kHz
Herkkyys: 93 dB
Magneetti: Neodyymi
Kalotin materiaali: Tetolon kuitu
Diskanttielementin sähköakustiset parametrit
D: 27.5 mm
Xmax: -
Re: 3.5
Fs: 1500 Hz
Le: 0.02 mH
Vas: -
Mms: 0.16 g
Cms: 0.09 mm/N
BL: 1.3 •m
Qts: 0.98
Qes: 2.78
Qms: 1.5
Spl: 93 dB
Diskantin ja jakosuotimen mitat
Diskantti
Ulkohalkaisija: 44 mm (A)
Asennusaukon halkaisija: 38.5 mm (B)
Kokonaissyvyys: 20 mm (C)
Asennusaukon syvyys: 8.5 mm (D)
Jakosuodin
Korkeus: 46.5 mm (G)
Leveys: 37.5 mm (H)
Syvyys: 20.1 mm (I)
