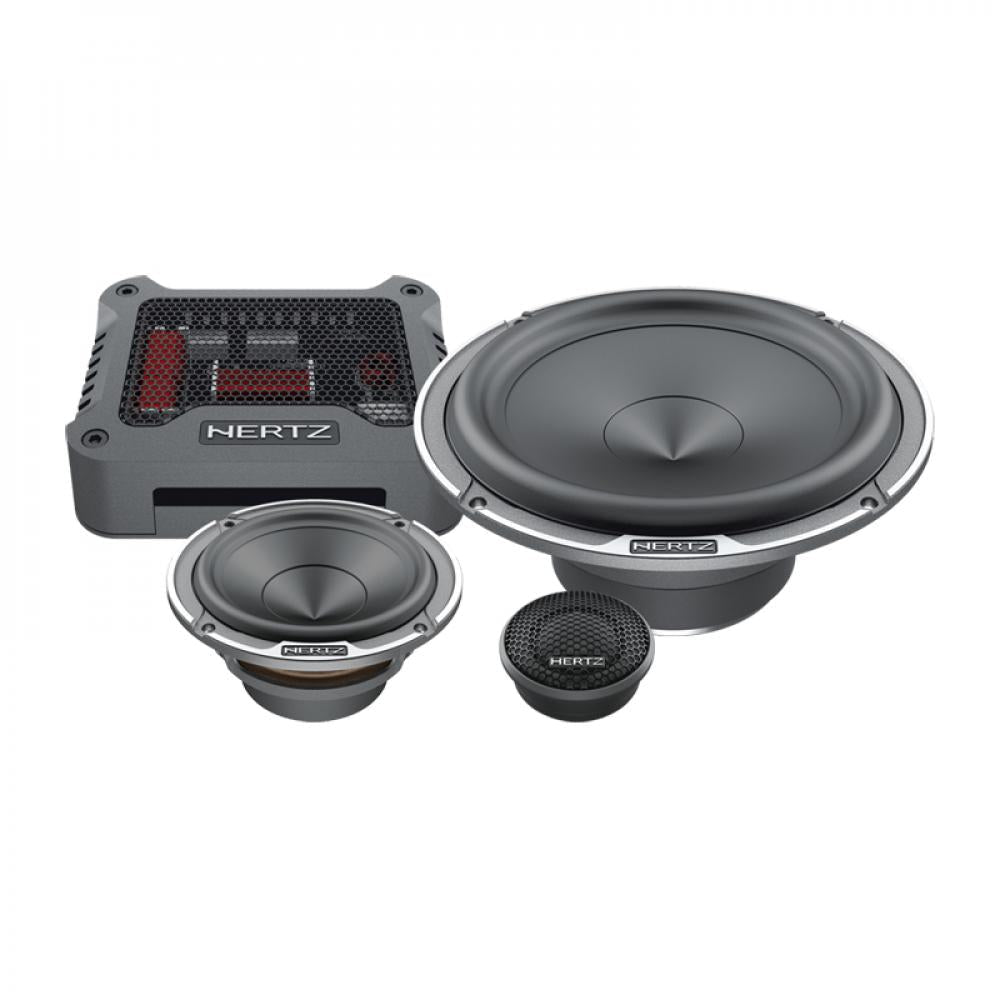

Hertz MPK163.3 6,5" 3-tie erillissarja
Ensiluokkainen 3-tie erillissarja
Hertz MPK 163.3 kolmitie erillissarja on suunniteltu tuottamaan laaja taajuustoisto ja sen bassotoistoon on kiinnitetty erityishuomiota, jotta se tuottaisi kunnolliset alatajuudet myös autoissa, mihin ei ole mahdollista lisätä subwooferia. Sarjan MP 165.3 midbassosta löytyy edistyksellinen V-cone kartio-geometria joka mahdollistaa perinteistä kartiota paremman ilmankulun jonka ansiosta elementin sointi ei ahdistu edes kovaa kuunneltaessa. Joustavan reunattoman ripustuksen johdosta elementin liikerataa on saatu venytettyä poikkeuksellisen pitkäksi.
Mukana tuleva MPCX 3.3 jakosuodin on varta vasten suunniteltu ottamaan MP 165.3 midbassoista ja MP 70.3 keskiäänistä kaikki mahdollinen suorituskyky irti ja sen jakotaajuus onkin saatu nostettua melko korkeaksi jotta saumaton siirtymä keskiäänen toistokaistalle on taattu. Jakotaajuus on myös käyttäjän säädettävissä, sillä MP 70.3 pystyy toistamaan kokoisekseen hyvin korkeita taajuuksia. Jakosuotimesta pystytään myös hienosäätämään diskantin yleistasoa (0/+2 dB) jotta sen yleinen sointitaso saadaan sovitettua midbasson ja keskiäänen kanssa sopivaksi.
Koska kyseessä on erittäin laadukas erillissarja joka on suunniteltu kestämään suuria tehomääriä, suosittelemmekin vahvistimen liittämistä järjestelmään kaiuttimia paimentamaan. Lisäteholla saavutetaan huomattavasti parempi bassotoisto, niin kiinteyden kuin ulottuvuudenkin puolesta sekä koko järjestelmä soi tarvittaessa lujempaa ja dynaamisemmin. Suosituksemme kaiutinsarjalle sopivaksi vahvistimeksi on Hertzin Mille Power sarjan ML POWER 4 jonka tehoreservit riittävät vapauttamaan kaiutinsarjan todellisen potentiaalin.
Kaiutinsarjan yleiset tiedot
Jatkuva tehonkesto: 150 W
Hetkellinen tehonkesto: 300 W
Herkkyys: 92 dB
Impedanssi: 4 Ohmia
Taajuusvaste: 40 Hz - 22.5 kHz
Jakosuotimen tyyppi: 3-tie passiivi
Jakotaajuudet: 450 Hz - 5.5 kHz
MP 25.3 diskantin ominaisuudet
1. Tetolon kuidusta valmistettu pehmytkalottinen diskantti tuottaa luonnollisen ja yksityiskohtaisen äänen.
2. "Keskivirityskanava" geometria vähentää resonansseja ja harmonista säröä.
3. Korkeatiheyksinen flux-ferriitti magneetti, optimoitu pitämään elementin toiminta kontrollissa aina äärirajoille asti.
4. 25 mm ferroneste-jäähdytteinen puhekela.
5. Takakammio sisältää vaimentavia materiaaleja matalalla resonanssitaajuudella jakosuodon optimoinniksi diskantilta midbassolle.
6. Etulevyn geometria on optimoitu FEM-simulaatiolla jotta diskantin säteilykuvio olisi lineaarinen myös ohisuunnattuna.
7. Sarjan mukana toimitetaan laaja skaala erilaisia asennusvarusteita helpottamaan asennnsta alkuperäisille paikoille.
MP 25.3 diskantin sähköakustiset parametrit
D: 29 mm
Re: 3.9 Ω
Fs: 1200 Hz
Le: 0.02 mH
Mms: 0.17 g
Cms: 0.1 mm/N
BL: 1.6 T•m
Qts: 0.55
Qes: 1.98
Qms: 0.57
Spl: 91 dB
MP 25.3 diskantin mitat
Kokonaishalkaisija: 44 mm (A)
Asennusaukon halkaisija: 41 mm (B)
Kokonaissyvyys: 27 mm (C)
Asennusaukon syvyys: 17 mm (D)
MP70.3 on varustettu kahdella Neodyymi magneetilla ja elementti tuottaakin hämmästyttävän heleän ja viettelevän keskiäänten toiston, soveltuen näin täydellisesti saman sarjan MP165P.3 bassoelementin tuottaman voimakkaan basson kumppaniksi, kun taas ylimpien taajuuksien toistosta huolehtii MP25.3 diskanttielementti. Suurikokoinen 20 mm puhekela maksimoi dynamiikan toiston; V-cone tekniikalla toteutettu kartio taasen tuottaa laajan säteilykuvion joten jokainen matkustaja pääsee nauttimaan luonnollisten keskiäänten sulosävelistä. Rajaton yläripustus on valikoitu elementtiin sillä sen avulla ylärajataajuutta on saatu nostettua keskimääräistä korkeammaksi, antaen loppukäyttäjälle huomattavan vapauden jakotaajuuden hienosäätöön.
MP 70.3 keskiäänen ominaisuudet
1. Symmetrinen Neodyymi kaksoismagneetti-rakenne on toteutettu hyödyntäen kaiutinelementtien mallinnussovellusta (FEM) ja äänessä tämä kuuluu huikeana dynamiikan toistona ja tarkkuutena.
2. 20 mm CCAW tuplakerroksinen puhekela on kiedottu Polyamiidi putkeen joka on varustettu kahdeksalla paineenpoisto aukolla. Tämän johdosta elementin hetkellinen tehonkesto on korkea ja se ei kompressoidu kovaa kuunneltaessa.
3. Eksponentiaalinen V-cone kartioprofiili on valmistettu puristetusta massakartiosta puuvillakuiduilla jonka etuna kartio on samanaikaisesti kevyt sekä jäykkä johtaen erinomaiseen lineaarisuuteen musiikkitoistossa.
4. Rajattoman kumisen yläripustuksen ansiosta herkkyys ja yläbassojen toisto on tavaomaisia elementtejä huomattavasti parempi.
5. Tärinöiltä vapaa kuminen magneetin suojus vaimentaa värinöitä ja on poistettavissa jos tilaa on rajallisesti.
6. Akustisesti läpinäkyvä alumiininen kori elegantilla timanttihionnalla on varustettu Hertzin logolla.
7. Mukana tuleva suojaritilä pitää elementin turvassa vaikuttamatta sen toistamaan ääneen.
MP70.3 keskiäänen sähköakustiset parametrit
Kokonaishalkaisija: 87.8 mm (A)
MP70.3 keskiäänen sähköakustiset parametrit
D: 65 mm
Xmax: ±1,5 mm
Re: 3.7 Ω
Fs: 110 Hz
Le: 0.12 mH
Vas: 1 l
Mms: 2.9 g
Cms: 0.7 mm/N
BL: 2.9 T•m
Qts: 0.82
Qes: 1
Qms: 4.6
Spl: 88 dB
MP 70.3 ja MPG 70.3 mitat
Kokonaishalkaisija: 87.8 mm (A)
Asennusaukon halkaisija: 73 mm (B)
Kokonaissyvyys: 50 mm (C)
Asennusaukon syvyys: 44 mm (D)
Suojaritilän halkaisija: 93 mm (E)
Suojaritilän syvyys: 17 mm (F)
MP 165.3 midbasson ominaisuudet
1. Puhtaasta kuparista valmistettu puhekela on kiedottu polyamiidi muodostajaan ja yhdistää korkean tehonkeston erinomaiseen transienttitoistoon.
2. Eksponentiaalinen V-cone kartio on valmistettu prässätystä paperimassasta ja puuvillakuidusta joten se on saman aikaisesti sekä jäykkä että kevyt ja tuottaa laajan taajuustoiston.
3. "Rajaton" yläripustus parantaa hyötysuhdetta ja bassotoistoa.
4. Korkeatiheyksinen flux-ferriitti magneetti yhdistettynä matalahiilipitoisiin rautalevyihin pitää säröarvot matalina lujaa kuunneltaessa.
5. Matala asennussyvyys ja akustisesti läpinäkyvästä alumiiniseoksesta valmistettu korirakenne.
6. Täysin suojaava ja elegantti metalliverkko on koristeltu Hertz logolla ja pinnoitettu mineraalijauheella.
MP 165.3 midbasson sähköakustiset parametrit
D: 132 mm
Xmax: ±4 mm
Re: 3.1 Ω
Fs: 70 Hz
Le: 0.3 mH
Vas: 9.5 l
Mms: 14.9 g
Cms: 0.36 mm/N
BL: 5.5 T•m
Qts: 0.58
Qes: 0.67
Qms: 4.6
Spl: 93 dB
MP 165.3 midbasson mitat
Kokonaishalkaisija: 165 mm (A)
Asennusaukon halkaisija: 141 mm (B)
Kokonaissyvyys: 74 mm (C)
Asennusaukon syvyys: 63 mm (D)
MPG 165.3 suojaritilän mitat
Suojaritilän halkaisija: 183.5 mm (E)
Suojaritilän syvyys: 29 mm (F)
MPCX 2.3 jakosuotimen ominaisuudet
1. Kaksiasentoinen diskantin tasonsäätö (0 / +2 dB) mahdollistaa äänen hienosäädön ja akustisen sovituksen asennuspaikkaan.
2. 160V korkealaatuiset kaksimetalloidut polyesterikalvokondensaattorit omaavat erittäin matalan DF arvon jonka ansiosta ääni on todella läpinäkyvä ja heleä.
3. 1 mm puhtaasta kuparilangasta valmistetut matalavastuksiset kelat takaavat korkean tehonkeston ja minimaalisen hävikin bassotaajuuksilla.
4. Pieni fyysinen koko mahdollistaa helpon asennuksen ja kotelon kannessa olevat ilmanottoaukot takaavat optimaalisen lämmönjakelun.
MPCX 3.3 jakosuotimen mitat
Leveys: 145.5 mm (G)
Korkeus: 114 mm (H)
Syvyys: 40 mm (I)
Pakkaukseen kuuluvat lisävarusteet
Suojaritilä
Diskantin suuntauskuppi
Diskantin uppoasennusrengas
Rannekenauha kiinnike
Diskanttitiiviste
