Musical Fidelity A1 stereovahvistin



Musical fidelity A1

Hi-Fi-maailmassa Musical Fidelity A1 on yksi ikonisimmista vahvistimista – sekä sisäisesti että ulkoisesti. Ensimmäisen kerran vuonna 1985 julkaistu A1 herätti nopeasti huomiota uskomattomalla kyvyllään ohjata aikansa vaativimpia kaiuttimia, vaikka se oli itse asiassa melko matalatehoinen integroitu vahvistin. Sen salaisuus piili kuitenkin puhtaassa A-luokan toimintatavassa, huolella suunnitellussa symmetrisessä diskreettivahvistinpiirissä ja korkealaatuisissa komponenteissa. A1 osoitti, että vahvistimissa on kyse muustakin kuin vain tehosta.

Menestyksensä myötä A1 on saanut vuosien varrella useita uusintajulkaisuja ja uusia versioita.

Nyt vuonna 2023, ensimmäistä kertaa alkuperäisen julkaisun jälkeen, olemme säilyttäneet täysin vuoden 1985 version spesifikaatiot, ulkonäön ja piirit niille, jotka jäivät siitä paitsi ensimmäisellä kerralla. Päivitetyn muuntajan, virtalähteiden ja modernien vähäkohinaisten komponenttien ansiosta olemme herättäneet tämän klassikon henkiin ja ylpeänä esittelemme alkuperäisen, raikkaana ja uudistettuna – kolme vuosikymmentä myöhemmin.

MUSICAL FIDELITY A1 EISA 2024-2025 Enthusiant Amplifier

Raati kirjoittaa seuraavaa:

"Musical Fidelityn A1-integroitu vahvistin vie musiikin ystävät aikamatkalle, herättäen henkiin yhtiön 1980-luvulla lanseeratun alkuperäismallin tunnusomaisen, hoikan rungon ja suuren osan sen sisäisistä ratkaisuista. Tämä vahvistin on edelleen täysin analoginen, ja siinä on MM/MC-levysoitinliitäntä, linjatulot ja nauhalenkkiliitäntä, mutta se hyötyy nyt huolellisesti suunnitelluista päivityksistä virtalähteeseen ja sisäiseen jäähdytykseen. Lisäksi mukana on tervetullut Direct-tila, joka ohittaa esivahvistimen vahvistuksen.

Muuten tämä 2x25W:n A-luokan vahvistin jatkaa siitä, mihin edeltäjänsä jäi – tunnettu orgaanisesta, lähes putkimaisesta äänimaailmastaan, joka tuo musiikin esiin jännittävän laajalla ja ilmeikkäällä tavalla."

Tekniset yksityiskohdat

A1 on rakennettu täysin diskreetin ja symmetrisen A-luokan topologian ympärille. Se pystyy tuottamaan 25 W puhdasta A-luokan tehoa 8 ohmin kuormalla ja maksimivirta on 25 A. Vaikka luvut saattavat vaikuttaa pieniltä, sen kyky ohjata vaativia kaiuttimia on jo itsessään pieni ihme. Vahvistimen dynaaminen A-luokan suunnittelu tarkoittaa, että jos A-luokan seisontavirta ylittyy, se sallii automaattisesti enemmän virtaa. Se siis "liukuu" (EI "vaihda") pehmeästi B-luokan tyyppiseen toimintaan, mahdollistaen tilapäisesti suuremman virranoton.

Virtalähde

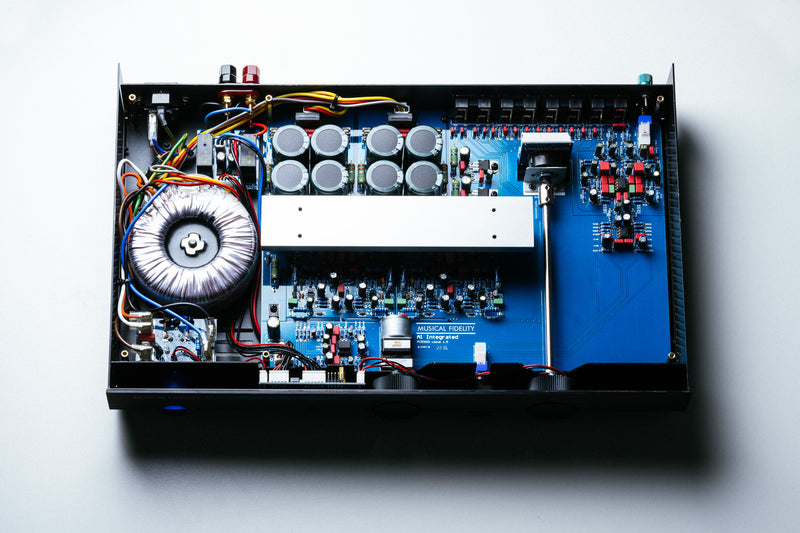

Uusi A1 on saanut päivitetyn muuntajan, joka on siirtynyt alkuperäisestä (1985) jaetusta rakenteesta tehokkaampaan ”dual mono split rail” -käämiin. Vahvistinasteille toimitetaan täysin itsenäiset vasemman ja oikean kanavan virtalähteet, mikä parantaa tehonkäsittelyä ja stereokuvaa. Lisäksi jokaisella päätevahvistimella on nyt kaksinkertainen syöttökapasiteetti, mikä vähentää häiriöitä ja kohinaa.

Muuntajan melu ja lämmöntuotto on pienentynyt paremman hyötysuhteen ja päivitettyjen komponenttien ansiosta. Päävirtalähteet on suodatettu paremman säädön ja pienemmän käynnistysvirran saavuttamiseksi.

Esivahvistin

Alhaisen kohinatason esivahvistinpiiri on säilynyt samana kuin alkuperäisessä vuoden 1985 mallissa ja hyötyy merkittävästi parannetuista, täysin tasasuunnatuista ja säännellyistä virtalähteistä.

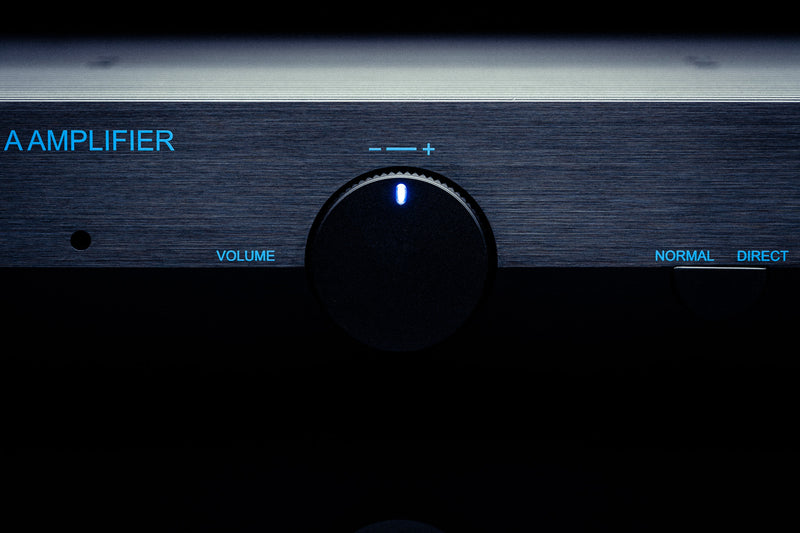

Yksi huomattavista muutoksista on esivahvistinvaiheeseen lisätty uusi "direct"-kytkin. Sen avulla voit ohittaa täysin vahvistusasteen ennen äänenvoimakkuuden säätöä, mikä vähentää vahvistusta noin 10 dB. Tämä ominaisuus on erityisen hyödyllinen käytettäessä moderneja tai korkealähtöisiä digitaalisia äänilähteitä, sillä se mahdollistaa äänenvoimakkuuden säätimen hienosäädön ja soveltuu herkkien kaiuttimien käyttöön.

Lisäksi merkittävä päivitys on tehty itse äänenvoimakkuuspotentiometriin, joka on nyt korvattu huippulaadukkaalla ALPS RK -sarjan potentiometrillä. Tämä korkealaatuinen komponentti takaa erinomaisen suorituskyvyn ja entistä tarkemman säädön. Lisäksi potentiometri on nyt moottoroitu, mikä mahdollistaa äänenvoimakkuuden säätämisen mukavasti sohvalta käsin mukana tulevan kaukosäätimen avulla.

Levysoitinesivahvistin

A1 käyttää diskreettiä virtatilassa toimivaa tulovaihetta MC- ja MM-äänirasioiden mahdollisimman vähäkohinaiseen vahvistukseen. Lisäksi alhainen kohinatasoinen virta-jännitemuunnosvaihe huolehtii jatkovahvistuksesta ja RIAA-korjauksesta. Automaattinen sisäänmenon impedanssisovitus valitulle MC-tulolle sekä lisätty vahvistus parantavat A1:n levysoitinesivahvistimen monipuolisuutta.

Aito Hi-Fi-klassikko palaa

A1:llä on yksi salaisuus. Tämä salaisuus on yksinkertainen: se herättää musiikin eloon. Sen ääni on sulava ja pehmeä, luoden kauniin tunnelman luonnollisten instrumenttien ympärille. Erityisesti pienissä ja keskikokoisissa huoneissa, huolellisesti asetettuna yhdessä laadukkaiden kaksitiekaiuttimien kanssa, se loistaa. Se ei ole tehohirmu, mutta musiikin ystävät arvostavat sen ainutlaatuisia kykyjä.

Se ei myöskään ole tuote, jota haluaisit piilottaa. Täydellinen esimerkki siitä, miten muoto seuraa toimintoa. Ylisuurista jäähdytysrivoista muodostuu A1:n tunnistettava ulkonäkö, mutta ne ovat myös välttämättömiä sen toiminnalle. Todella ainutlaatuinen, sekä sisältä että ulkoa.

A1:n ääni on suloinen, lämmin, täyteläinen ja innostava. Ei karkeutta. Ei rakeisuutta. Vain puhdasta musiikkia. Se ei puuroudu, ja alhaisemmasta tehostaan huolimatta se ohjaa vaativia kaiuttimia vaivattomasti. Se pysyy puhtaana aivan tehorajalle asti. Kuulla, mitä A1 tekee, on kuulla, mitä Hi-Fi:n kuuluu tehdä: se yksinkertaisesti soittaa musiikkia – puhtaasti ja selkeästi.

A1 ajan saatossa – Parannuksia alkuperäiseen

• Päivitetty muuntaja tehokkaampaan "dual mono split rail" -käämiin

• Laadukas ja päivitetty ALPS RK -sarjan potentiometri äänenvoimakkuudensäätimenä

• IR-kaukosäädin lisätty äänenvoimakkuuden säätöön

• Gain-lohko ennen äänenvoimakkuudensäädintä täysin ohitettavissa "direct"-kytkimellä (-10 dB)

• Kaikki transistorit, mukaan lukien lähtöasteen komponentit, ovat huolellisesti valittuja moderneja vastineita

• Kaikki signaalitiellä olevat kondensaattorit ovat polypropeeni (PP) -tyyppiä

• Vastukset ovat nykyaikaisia, vähän kohisevia metallikalvovastuksia

• Huolehdittu siitä, ettei komponenttien teknisiä arvoja ole muutettu, vaan ne on päivitetty nykyaikaisiin pitkäikäisiin versioihin

• Piirilevy noudattaa uskollisesti alkuperäistä kytkentäkaaviota piirikokonaisuuksien osalta

• Piiriasettelu optimoitu erityisesti erillisten virtalähteiden ja päätevahvistimien osalta

• Levysoitinesiaste ja esivahvistin parannettu vähentämään kohinaa ja hurinaa

A1 Yhteenveto

• 25W puhdasta Class A -tehoa @ 8 Ohm

• Diskreetti symmetrinen topologia

• Planar Audio -transistorit, joissa 25A maksimilähtö

• Dynaaminen Class A, liukuu (EI kytkeydy) sujuvasti Class B -tilaan, mahdollistaen lisää virran tarvittaessa

• Viedään siis vaikeat kaiuttimet vaivattomasti

• Päivitetty muuntaja "dual mono split rail" -käämeihin

• Täysin itsenäiset vasen ja oikea virtalähteet

• Kukin päätevahvistin nyt kaksinkertaisella virtalähdekapasiteetilla

• Muuntajan kohina ja lämmönpoisto vähennetty

• Suodattamat päävirtalähteet

• Gain-lohko ennen äänenvoimakkuudensäädintä täysin ohitettavissa "direct"-kytkimellä

• Laadukas ja päivitetty ALPS RK -sarjan potentiometri

• Alhaisen kohinan TL071 JFET-esivahvistinpiiritys

• Diskreetti virta-tilan MM/MC levysoitinliitäntä

• Alhaisen kohinan virta-jännite muunnin lisävoimakkuutta ja RIAA-ekvalisointia varten

• Automaattinen tuloimpedanssin säätö (1K nimellinen) MC:lle lisävoimakkuuden kanssa

• Alkuperäinen (1985) A1-ulkonäkö ja piirit nykyaikaisilla parannuksilla

• Kaukosäädin lisätty äänenvoimakkuudelle

• Nykyaikaiset, päivitetyt alhaisen kohinan komponentit

Tekniset tiedot:

Vahvistin

• Teho: 25 wattia kanavaa kohti 8 Ohm:iin

• Jännite: 42,5 volttia huipulta huipulle

• Virta: 25 ampeeria huipulta huipulle

• Vaimentamiskerroin: 150

• Voimakkuuden vahvistus (maksimi): 32dB (Direct-tila), 42dB (Normaali-tila)

• Lähtökomponentit: 2 per kanava

• Signaali / kohinasuhde: 82dB

• Kanavien erottelu: 85dB

• Taajuusvaste: + 0, –1dB, 10Hz – 40 kHz

• Linjatason herkkyys: 300mV rms nimellinen, 8V rms maksimi

• Linjatason tuloimpedanssi: 25k Ohm

• Nauhatoistinlähtöimpedanssi: 220 Ohm

• Esilähtöimpedanssi: 100 Ohm



Levysoittimen esivahvistin

• Phono RIAA -vaste: +/- 1dB

• MM herkkyys: 5mV nimellinen

• MM kapasitanssi / impedanssi / vahvistus: 100pF / 50k Ohm / 40dB

• MM signaali / kohinasuhde: 75dB

• MC herkkyys: 450µV nimellinen

• MC impedanssi / vahvistus: 1k Ohm / 60dB

• MC signaali / kohinasuhde: 70dB

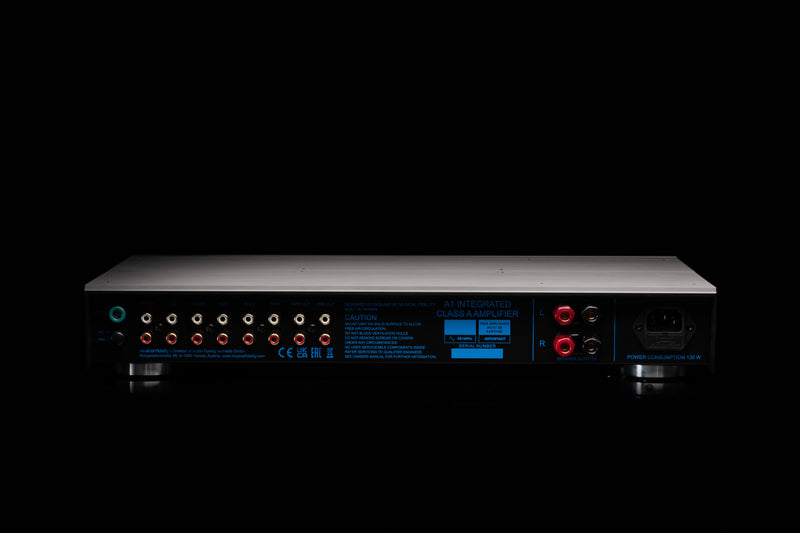

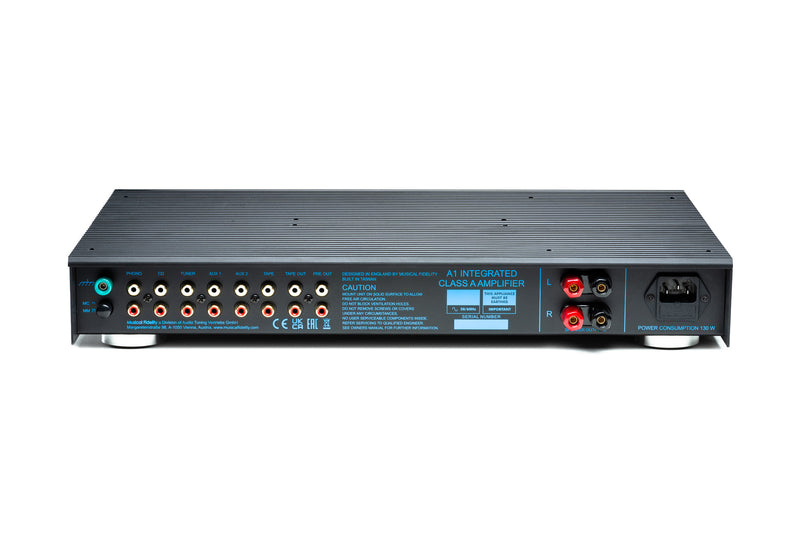

Tulot

• 1x phono RCA MM/MC

• 5x linjatulo RCA

Lähdöt

• 1x linjalähtö RCA kiinteä TAPE OUT

• 1x linjalähtö RCA säädettävä PRE OUT

• 1x 4mm banaani/kiinnityspostit KAIUTINLÄHTÖ

Yleiset tiedot

• Mitat (LxKxS): 440 x 68,3 x 283,3 mm

• Pääjännitteet: 230V/115V sisäisesti asetettu tai 100V valinnainen

• Maksimikulutus: 130W, 0W valmiustilassa (=Virtakytkin pois päältä)

• Paino: 10,5 kg
