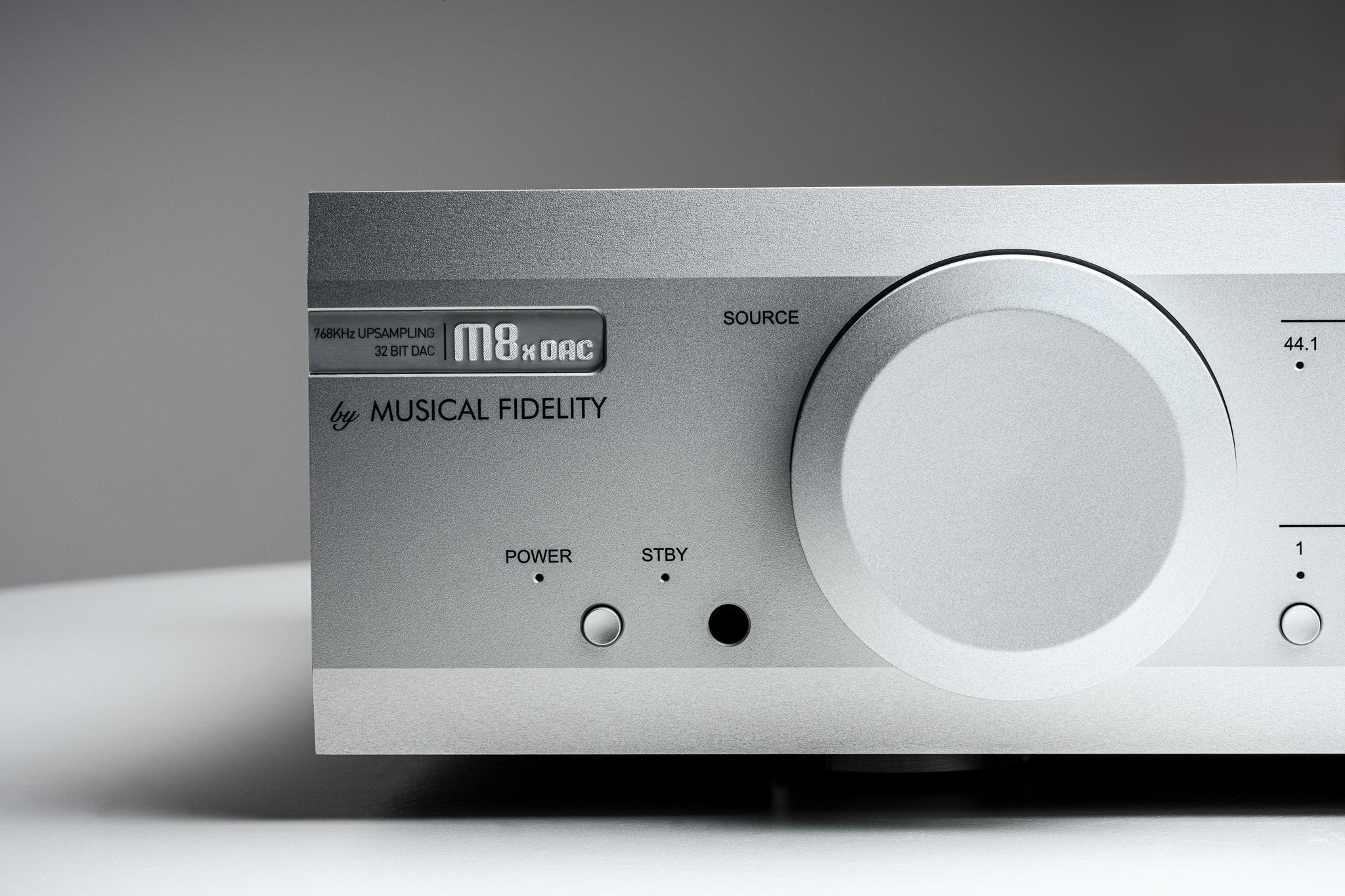

Musical Fidelity M8x DAC DA-muunnin

M8x DAC on huippuluokan DAC, jossa on upsampling, balansoidut diskreetit lähtöasteet ja kuulokevahvistin.

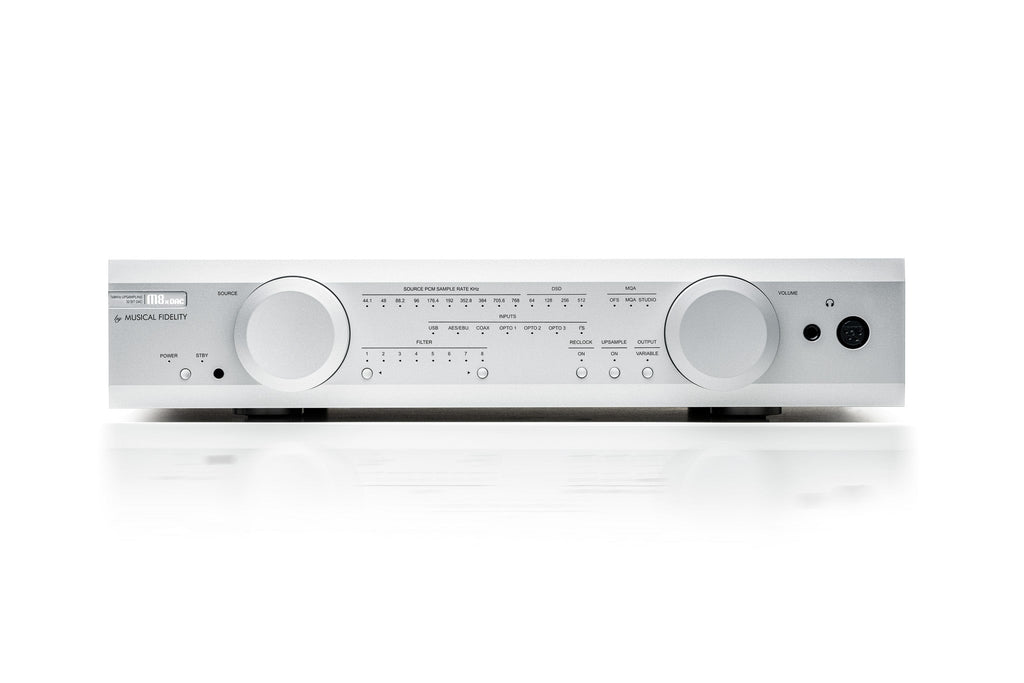

M8x DAC – Yleiskatsaus

M8x DAC jatkaa ylpeänä Musical Fidelityn perinnettä maailmanluokan DAC-teknologian edelläkävijänä. Jo 90-luvun alussa Musical Fidelity mullisti äänentoiston kehittämällä erilliset DAC-yksiköt parantamaan CD-soittimien äänenlaatua.

Nykyään, kun digitaaliset lähteet, kuten PC-äänentoisto ja suoratoistopalvelut, hallitsevat markkinoita – usein ohjelmistoyritysten rakentamina ilman laitteisto-osaamista – Musical Fidelity johtaa alaa muuntaen digitaaliset signaalit upeaksi analogiseksi äänentoistoksi. M8x DAC perustuu samoihin suunnitteluperiaatteisiin kuin ylistetyt vahvistimemme ja tarjoaa poikkeuksellisen äänenlaadun:

• Luokan A diskreetti analoginen vahvistus takaa puhtaan ja yksityiskohtaisen äänen



• Ei näyttöä, mikä vähentää ei-toivottuja elektromagneettisia häiriöitä



• Ei WiFiä tai Bluetoothia, joten RF-säteilyä ei synny ja suorituskyky pysyy jitter-vapaana



• Toroidimuuntajat takaavat vakaan ja puhtaan virtalähteen



• Vankka mekaaninen rakenne, joka varmistaa kestävyyden ja ensiluokkaisen viimeistelyn



M8x DAC – Tiivistetysti

• DAC-piiri: 32-bit Hyperstream II



• DAC-siru: 2x ES9038Q2M (dual differential)



• Diskreetti balansoitu lähtöaste



• Tehokas balansoitu & diskreetti kuulokevahvistin



• Balansoitu XLR-kuulokelähtö



• Toimii vaivattomasti matalaimpedanssisten ja virtaa vaativien kuulokkeiden (alkaen 8 ohm) kanssa



• 16-ytimiset XMOS- ja CPLD MAX II Altera -prosessorit



• Vaihdettava kehittynyt uudelleenkellotus



• Vaihdettava upsampling



• Valittavat digitaaliset suodattimet



• Oversampling-ohitus



• Täysi laitteistopohjainen MQA-dekoodaus USB- ja SPDIF-tuloille



• Roon Tested



• Super Silent Power Transformer



• Diskreetti tulojen virtasuodatus ja DC-estopiiri



• 1x asynkroninen USB: jopa 768kHz



• USB: DSD 256 (stereo DoP), DSD512 (stereo native)



• 1x koaksiaali, 3x optinen SPDIF; 1x AES/EBU: jopa 24bit/192kHz



• 1x I2S uusille Musical Fidelity CD-soittimille



• 1x RCA, 1x balansoitu XLR-lähtö: säädettävissä kiinteäksi tai muuttuvaksi



• Trigger In/Out



• Erittäin vankka mekaaninen rakenne



• Etupaneeli, sivut ja yläosa pursotettua alumiinia



• Näytön puuttuminen takaa erinomaisen suojauksen ulkoisilta elektromagneettisilta häiriöiltä ja ajattoman ulkonäön



• Täysalumiiniset painikkeet ja säätöpyörät



Ylivertainen kuulokevahvistin

M8x DAC ei ole pelkästään huipputason DA-muunnin, vaan siinä on myös huippuluokan, erittäin tehokas kuulokevahvistin, joka pystyy vaivatta ohjaamaan vaativampiakin kuulokkeita. Kuunteletpa sitten kaiuttimilla tai kuulokkeilla, voit nauttia Musical Fidelityn tunnusomaisesta äänestä: pehmeä mutta voimakas, selkeä ja vaivattoman musikaalinen.

Tekniset tiedot

Hyödyntäen laajaa osaamistamme Sabre ESS -piirien parissa, M8x DAC käyttää kahta ES9038Q2M-piiriä dual differential -tilassa, luoden puhtaan dual mono -suunnittelun. Näiden muuntimien ansiosta se tukee jopa 768 kHz PCM-tiedostoja ja DSD256 DoP:n kautta sekä natiivia DSD512:ta USB:n kautta, kattaen kaikki digitaaliset tiedostot, joita voit ostaa tai suoratoistaa. Myös SPDIF-tulot on parannettu merkittävästi, tukien nyt MQA:ta (jopa 384 kHz) ja DSD:tä (DoP 64)!

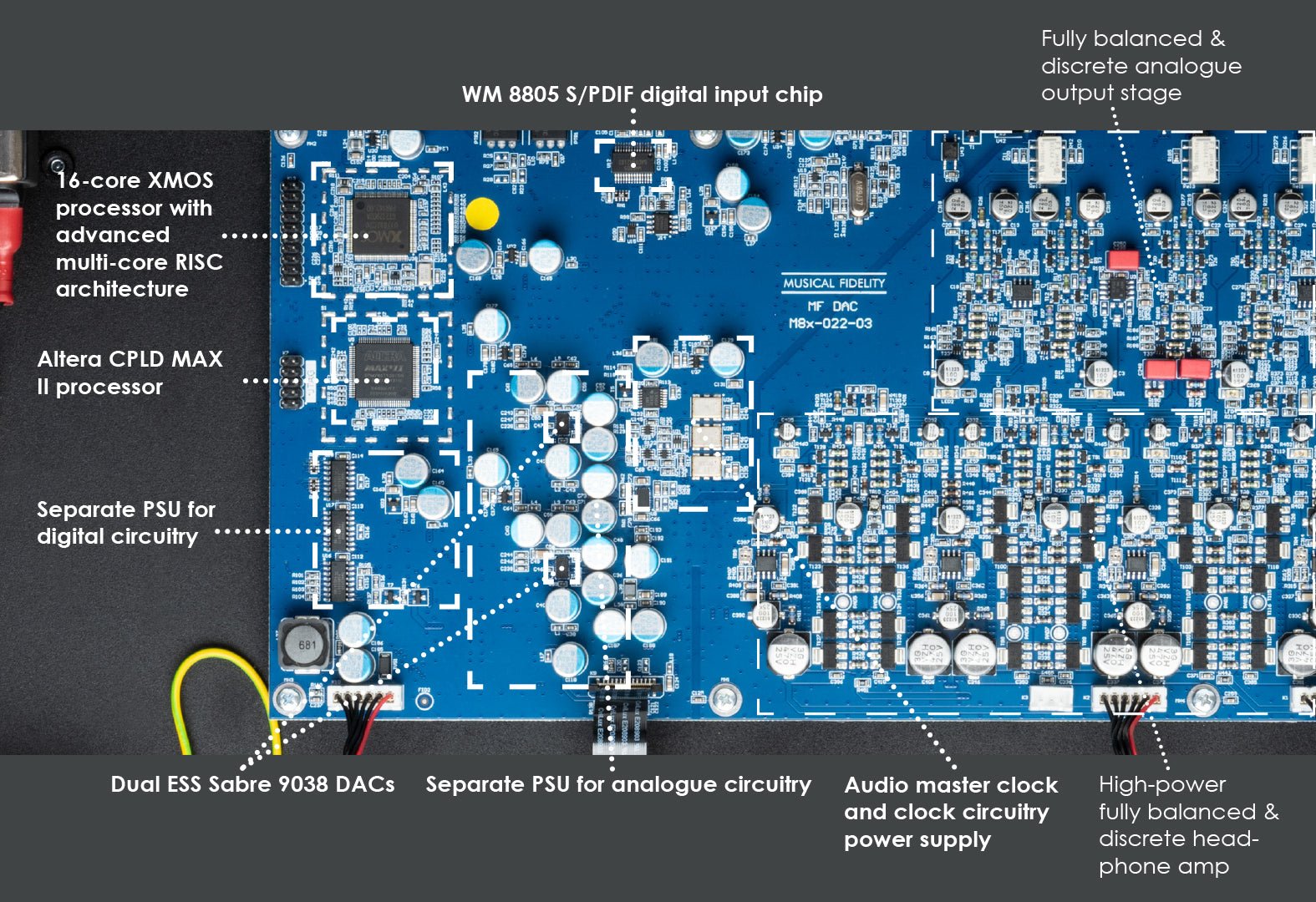

Digitaalinen arkkitehtuuri

Käytämme äärimmäisen vähän kohisevaa, pienen jännitteen pudotuksen regulaattoria, joka on suunniteltu erityisesti huippuluokan äänijärjestelmiin ja optimoitu korkearesoluutioiselle äänelle vallankumouksellisen kaksoisregulaattorirakenteensa ansiosta. Time Domain Jitter Eliminator parantaa signaali-kohina suhdetta (SNR) ja kokonais harmonista säröä (THD+N) tarjoten uskomattoman yksityiskohtaisen transienttivasteen. Digitaalinen ääni on ajan hallintaa, ja oma kello suunnittelumme saavuttaa vertaansa vailla olevan alle 100 femtosekunnin jitterin – ylittäen monien arvostettujen audiofiili tason kello generaattorien suorituskyvyn! DAC-osiossa on lisäksi valinnainen upsampling ja re-clockaus sekä oversampling bypass -tila. 16-ytimiset XMOS- ja CPLD MAX II Altera -prosessorit varmistavat riittävän laskentatehon näille toiminnoille, digitaalisille suotimille ja MQA-prosessoinnille. Verrattuna M6x DAC:iin, MQA-prosessointi on nyt mahdollista sekä USB- että SPDIF-tuloilla!

Upsampling, Reclocking ja Digitaaliset Suotimet

CPLD MAX II (Complex Programmable Logic Device) Altera vastaa re-clockauksesta, ja yhdessä XMOS-mikro-ohjaimen kanssa se mahdollistaa korkealaatuisen PCM-, DSD- ja MQA-signaalien käsittelyn. Upsampling ja re-clockaus voidaan kytkeä erikseen päälle tai pois PCM-signaaleille. DSD- ja MQA-signaalit käyttävät omia, formaattikohtaisia asetuksiaan ja suotimiaan. PCM-signaaleille M8x DAC tarjoaa kahdeksan valittavaa digitaalista suodinta.

Oversampling Bypass

Ultra-korkearesoluutioista ääntä varten olemme lisänneet oversampling bypass -tilan. Tämä tila aktivoituu valitsemalla suodin 8 ja on oletuksena päällä, kun M8x DAC käynnistetään ensimmäistä kertaa. Tässä tilassa DAC:n oversampling FIR -suotimet ovat poissa käytöstä, ja lähdedata up samplataan joko 352,8 kHz tai 384 kHz taajuudelle.

Mennessä vielä askeleen pidemmälle, ultra-korkeat näytetaajuudet 705,6 kHz ja 768 kHz siirtyvät suoraan DAC-lohkoon. Tämä käytännössä poistaa kaikki jäljellä olevat suotimet, parantaen entisestään äänenlaatua ja taajuusvastetta. Oversampling-suodin on ESS DAC -piirin suurin yksittäinen digitaalinen lohko piialueen perusteella. Sammuttamalla tämän suodinlohkon vähennämme piirin sisäistä virtalähde- ja maa hurinaa, mikä alentaa signaalista riippuvan kellomodulaation vaikutuksia ESS DAC -piirillä.

Erottelukykyinen ja Täysin Balansoitu Lähtö

M8x DAC sisältää merkittävästi parannetun erilliskomponenteista koostuvan lähtö vaiheen. Tämä on heti havaittavissa piirilevyllä vaaditun valtavan tilan perusteella – ei ainoastaan siksi, että se on täysin erillinen, vaan myös täysin balansoitu. Se on suuri edistysaskel verrattuna M6x DAC:n vastaavaan ratkaisuun, joka perustui integroituihin piireihin (=siruihin). Tämä suunnittelu tekee M8x DAC:sta aidosti täysin balansoituun signaali tiehen perustuvan laitteen alusta loppuun saakka. Tämä ei ainoastaan paranna äänenlaatua, vaan myös pidentää laitteen käyttöikää ja tukee kestävyyttä. Sirut menevät lopulta pois tuotannosta ja voivat olla korvaamattomia vuosien kuluttua, mutta erillisiä komponentteja valmistetaan aina, ja ne voidaan aina huoltaa.

Erillisten Piirien Etu

Erillinen piiri koostuu elektronisista komponenteista, jotka ovat erillisiä, yksittäisiä laitteita – näitä kutsutaan erillisiksi komponenteiksi. Ne voivat olla esimerkiksi "passiivisia" komponentteja kuten vastuksia, kondensaattoreita ja keloja, tai "aktiivisia" kuten transistoreita. Vastakohtana tälle on integroitu piiri (IC = siru), jota voidaan esimerkiksi käyttää operaatiovahvistimena (Op-Amp) signaaliketjussa.

Alan käytännöissä hyödynnetään erityisesti audioon suunniteltuja IC-op-amppeja, jotka mahdollistavat kompaktin ja tehokkaan elektroniikan valmistuksen sekä säästävät suunnittelijoiden aikaa. Kuitenkin lukemattomat kuuntelutestit ja vuosien kokemus ovat osoittaneet, että parhaatkaan IC:t eivät yleensä kuulosta yhtä neutraaleilta, luonnollisilta, dynaamisilta tai elävinä – kaikki nämä ovat Musical Fidelityn äänen tunnusmerkkejä. Lisäksi IC-piirit ovat usein vaikeita – ellei mahdottomia – korjata. Siksi olemme löytäneet uudelleen intohimomme perinteisiin, erilliskomponenteilla toteutettuihin suunnitteluihin.

Siinä missä tavallisissa kuulokevahvistimissa tai ulostulovaiheissa käytetään kymmeniä tai satoja komponentteja, erilliset ratkaisut voivat sisältää satoja tai jopa tuhansia komponentteja. Tämä pidentää suunnitteluprosessia merkittävästi, mutta mielestämme se tuottaa parasta mahdollista äänenlaatua rahallesi.

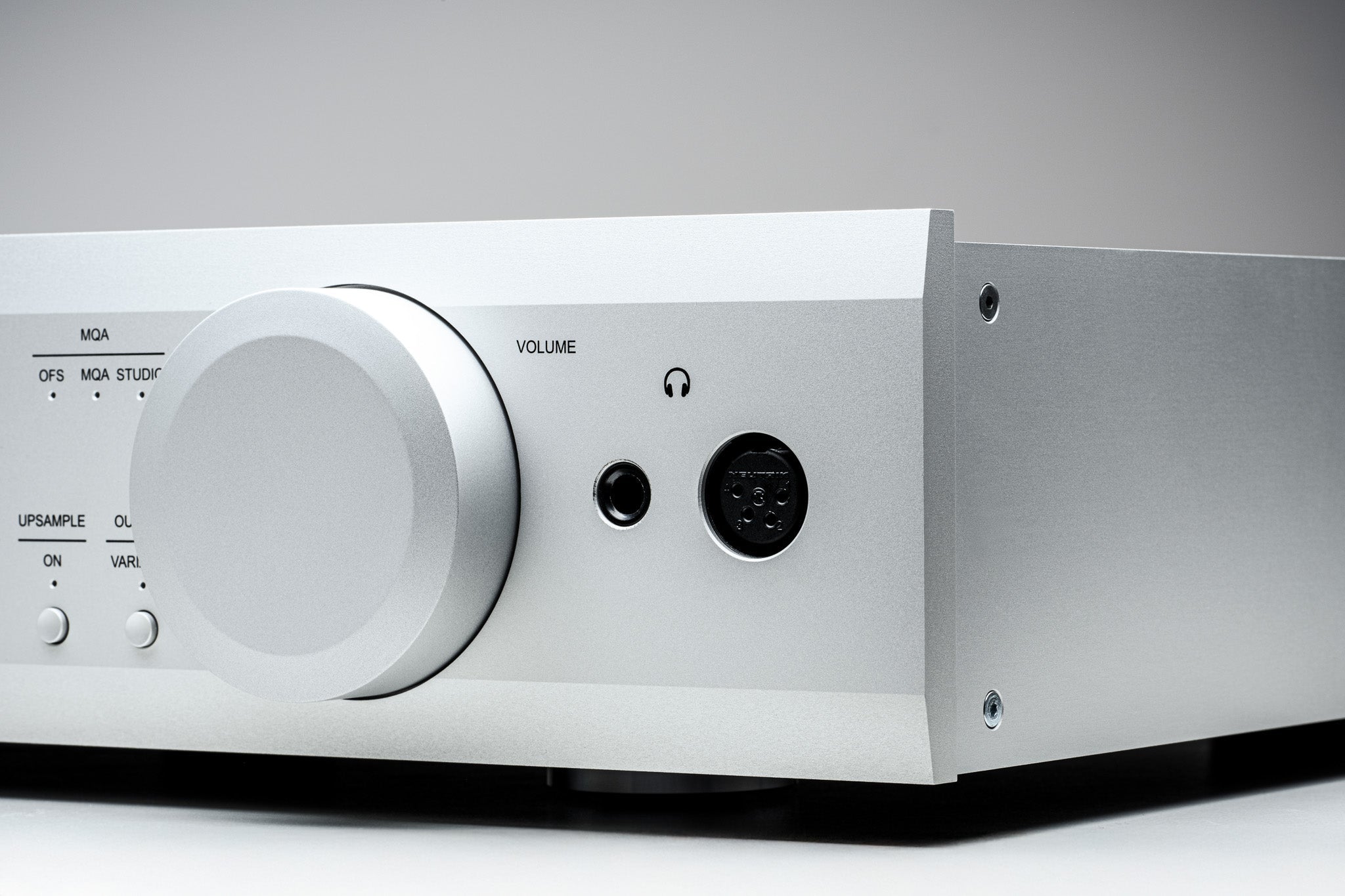

Uusi M8x DAC -kuulokevahvistin

M8x DAC sisältää kuulokevahvistimen, joka päihittää vaivatta monet erillisetkin ratkaisut. Toisin kuin lähes kaikki nykyaikaiset siruihin perustuvat ratkaisut, M8x DAC käyttää täysin erillis komponenteilla toteutettua rakennetta, jossa on tasavirta kytketyt transistoreihin perustuvat operaatiovahvistimet. Laitteessa on 6,3 mm:n jakki epätasapainoisille kuulokkeille sekä 4-napainen XLR-liitin balansoitujen kuulokkeiden käyttöön.

Balansoidut kuulokkeet saavat täyden ylellisen käsittelyn. Emme käytä vain yksinkertaista yksipäätteistä vahvistinta, jossa on hieno XLR-liitin edessä. Täysin differentiaalisen balansoidun vahvistinrakenteen ansiosta suorituskyky nousee uudelle tasolle – tarjoten peräti 3900 mW tehoa 8 ohmiin, verrattuna 2000 mW epätasapainoisille kuulokkeille. Lyhytaikaiset huiput, jotka ylittävät jopa 10 watin tehon (yhden jakson ajan), hoituvat vaivatta.

Ja se vain paranee. Vahvistin on hienosäädetty toimimaan täysin A-luokassa täyteen tehoon asti 30 ohmin tai suuremmilla kuulokkeilla. Pääteasteen transistorit mahdollistavat myös matala kuormainten, jopa 8 ohmin kuulokkeiden käytön, varmistaen korkean virrantarpeen täyttymisen vaivatta kaikissa tilanteissa.

Olitpa ajamassa vaativia matalaimpedanssisia kuulokkeita tai korkeaimpedanssisia studioluokan monitorikuulokkeita, M8x DAC takaa voimakkaan ja säröttömän kuuntelukokemuksen. Sen kyky käsitellä jopa 8 ohmin kuormia uskomattomalla selkeydellä tekee siitä monipuolisen valinnan kaikille audiofiileille. Balansoitu tai balansoimaton – M8x DAC tarjoaa henkeäsalpaavan ja sykähdyttävän kuuntelu elämyksen. Tämä ei ole vain "kuulokevahvistin" – se on porttisi Musical Fidelityn maailmaan.



Täysin balansoitu

M8x DAC hyödyntää täysin balansoitua piiri kaavaa alusta loppuun. Kaksi ES9038Q2M DAC-piiriä toimii dual-differentiaalisessa tilassa, syöttäen signaalia täysin differentiaalisiin balansoituun linja- ja kuulokevahvistusasteisiin. Täysin balansoitu rakenne koostuu kuumasta ja kylmästä (eli + ja –) signaalista, jotka molemmat kuljettavat samaa musiikillista informaatiota. Aidosti balansoitu vahvistin pystyy poimimaan näistä +/– -signaaleista lopullisen äänisisällön ja samalla poistamaan siirron aikana mahdollisesti syntyneen häiriöäänen.

"Pseudo-balansoitu" vahvistin ei käsittele + ja – signaaleja itsenäisesti, vaan yhdistää ne ennen käsittelyä. Tällaiset ratkaisut eivät hyödynnä balansoitujen liitäntöjen etuja samalla tavoin kuin aidosti balansoitu vahvistin. Aidosti balansoidussa laitteessa sekä vasemman että oikean kanavan + ja – osat käsitellään erikseen, mikä kaksinkertaistaa vahvistin osuudet. Tämä vaatii kaksinkertaisesti tilaa piirilevyllä, enemmän komponentteja ja huolellista suunnittelua. Tämän ansiosta M8x DAC kykenee tehokkaasti tukahduttamaan häiriöt ja virheet, tarjoten parhaan mahdollisen signaali-kohinasuhteen. Kuulokevahvistimen teho kasvaa balansoidun rakenteen ansiosta.



Eroteltu teho

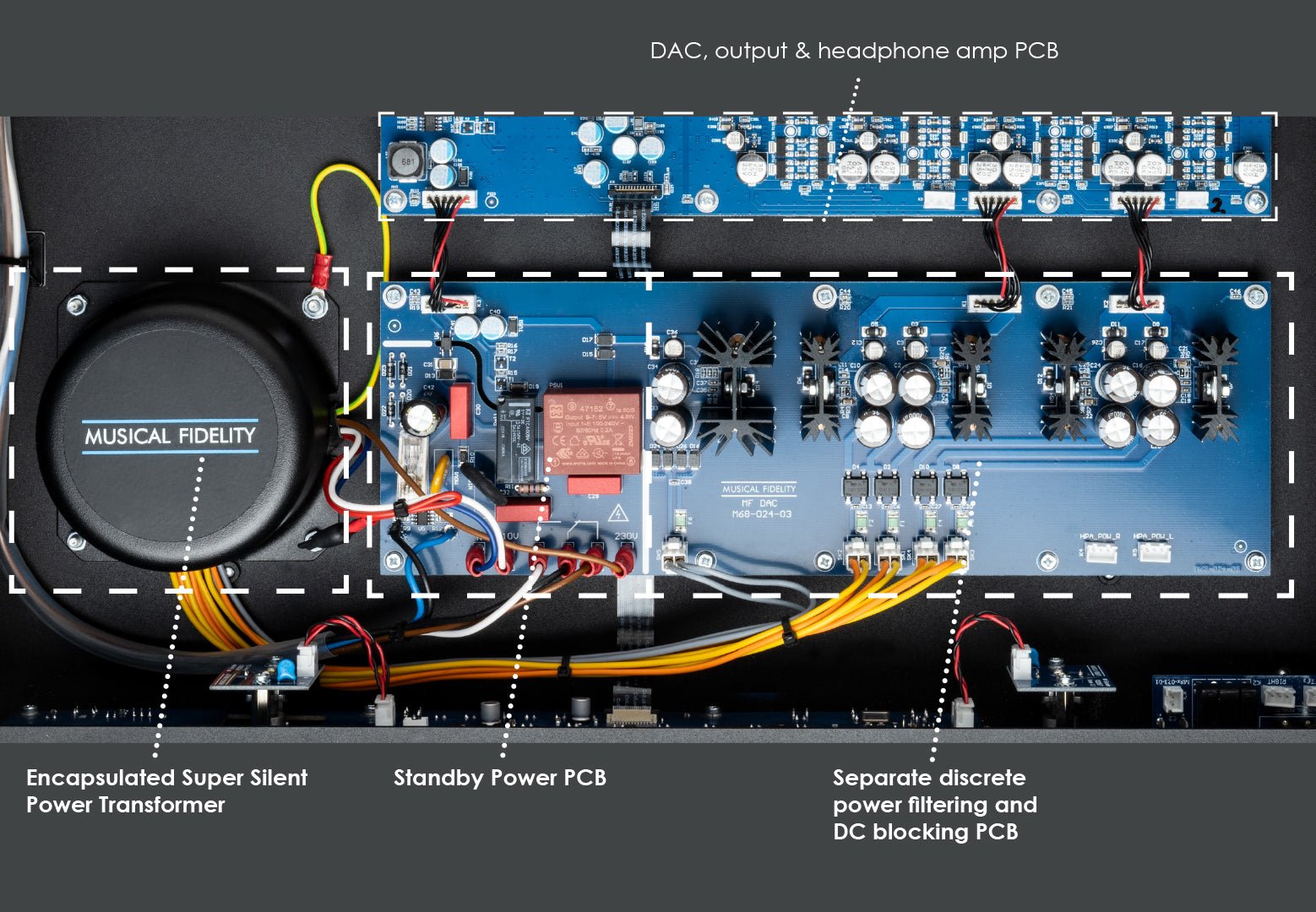

M8x DAC edustaa kehityksemme jatkumoa Super Silent -virtamuuntajien saralla. Lisäksi se hyödyntää erillistä, kookasta virta suodatusta ja tasavirran estoa varten suunniteltua piirilevyä, joka pitää häiriöt äärimmäisen matalina. Teollisuusluokan virtaliittimet EMI-suodattimella ja tasavirran estolla torjuvat häiriöitä ja poistavat muuntajasta mahdollisesti aiheutuvan hurinan. Koteloitu toroidimuuntaja, jossa on matala ydinmagneettinen kyllästyminen, on erityisesti suunniteltu digitaalista ääntä ja kuuloke käyttöä varten. Tuloksena on poikkeuksellisen matala sähkömagneettinen säteily ja runsaasti tehollista kapasiteettia herkille, erotelluille lähtö- ja kuulokevahvistin osioille.

Erityisen huomionarvoista: vaatimukset kasvavat merkittävästi, sillä M8x DAC on täysin balansoitua rakennetta! Käsittelemme kaksinkertaista määrää sähkökomponentteja verrattuna tavallisiin yksi päätteisiin ratkaisuihin! Digitaali- ja analogia osioiden virtalähteet on eroteltu huolellisesti, jotta analogisten vahvistin- ja puskuri vaiheiden suojauksesta ja eristyksestä mahdollisilta digitaalisilta HF-häiriöiltä voidaan varmistua. Jokaisessa lähtö- ja kuulokevahvistin vaiheessa on DC-servopiiri, joka varmistaa optimaalisen tasavirtakäytön. Kaikki on virransyötetty kahdella korkealaatuisella symmetrisellä ja matala kohinaisella virtalähteellä – yksi kummallekin kanavalle – passiivisesti suodatettuina ja säädeltyinä.



Huippu luokan rakennuslaatu

Mekaaninen rakenne on tinkimättömän jäykkä ja vankka, kuten Musical Fidelityn perinteeseen kuuluu. Kuten M8x Vinylissä, etu-, sivu- ja yläpaneelit on jyrsitty puristetusta alumiiniprofiilista ja ovat erittäin massiiviset. M8x DAC on käytännössä immuuni ympäristön tärinän vaikutuksille. Sama pätee sähkömagneettiseen häiriö suojaan. Massiivinen alumiinikotelo toimii Faradayn häkkinä ja suojaa uskomattoman herkkiä sisäosia ulkoisilta sähkömagneettisilta kentiltä. Etupaneelista on jätetty pois suuri näyttö, mikä lisää tätä suojaa, sillä näytön vaatima aukko heikentäisi rakennetta. Tietoinen päätös jättää kirkkaat näytöt pois mahdollistaa musiikin – ja vain musiikin – kokemisen. Käytämme rahaa vain kohtiin, jotka parantavat suoraan äänenlaatua.

TEKNISET TIEDOT

• DAC-piiri: 2x ES9038Q2M (kaksikanavainen mono) ja 8x digitaalinen suodatin



• Taajuusvaste: < -0,1dB 10Hz - 20kHz



• Kokonaiskoreloitu jitter: <100 femtosekuntia huippu-huippu



• Lineaarisuus: <0,1dB aina -130dB asti



• Kanavaväli: <-114dB 10kHz @ 0dBFS



• SNR: > 100dB „A“-painotettu 1kHz @ 0dBFS



• THD+N: < 0,001% 1kHz @ 0dBFS



• Lähtö, digitaalinen 0dB taso: RCA 2V RMS, XLR 4V RMS



• Lähtöimpedanssi: < 100 ohmia



Kuulokelähdöt

• Lähtötulot: 6.3mm stereojakki epäsymmetrinen; 4-napainen XLR tasapainotettu



• Teho (tasapainotettu lähtö): 3.9W / 8 ohmia; 3.2W / 32 ohmia; 400mW / 300 ohmia



• Lähtöimpedanssi: < 5 ohmia



• Taajuusvaste: < ±0,1dB 20Hz-20kHz



• THD: < 0,005% 1kHz @ -6dBFS



• SNR: > 96dB „A“-painotettu 1kHz @ 0dBFS

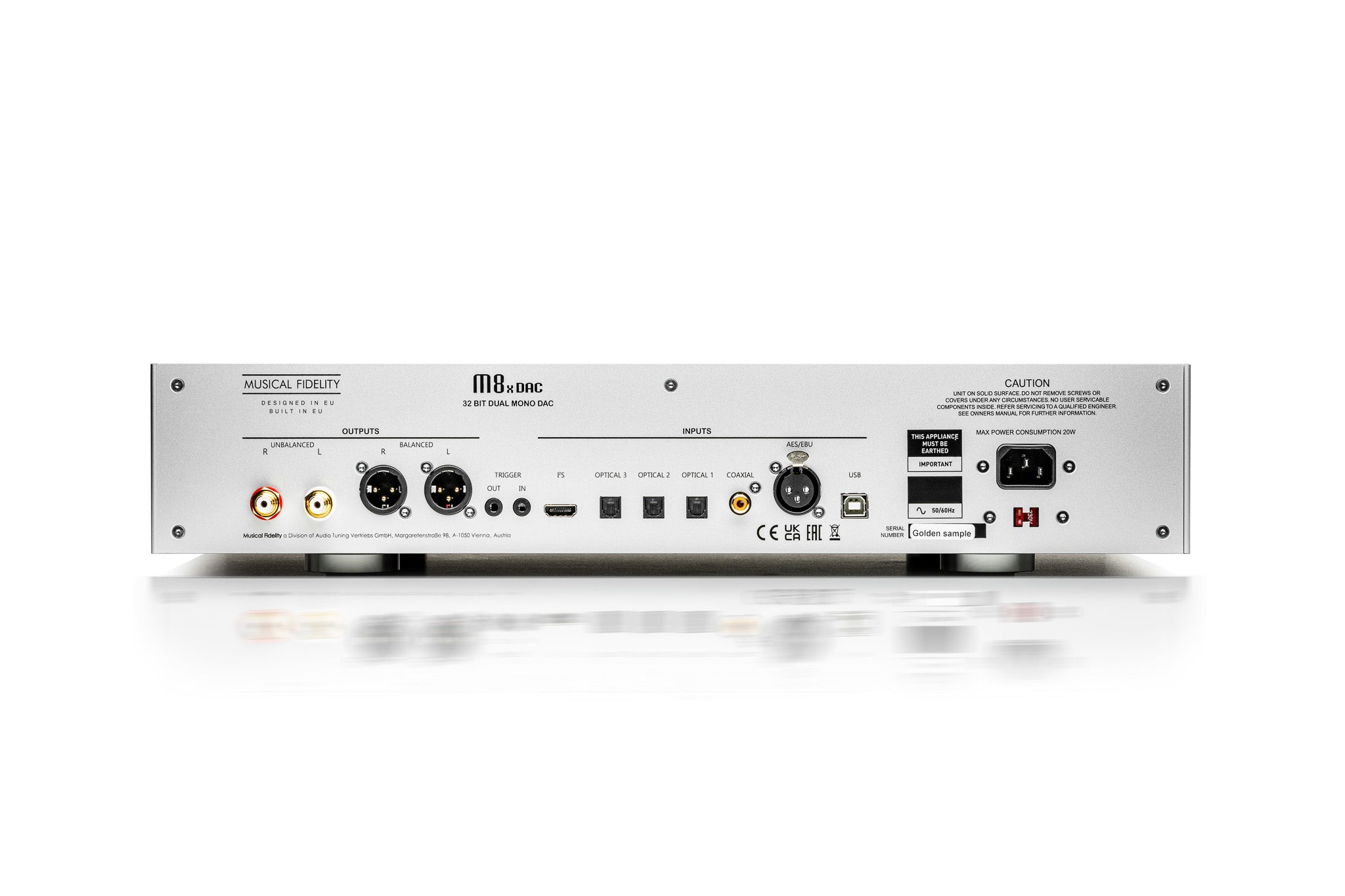

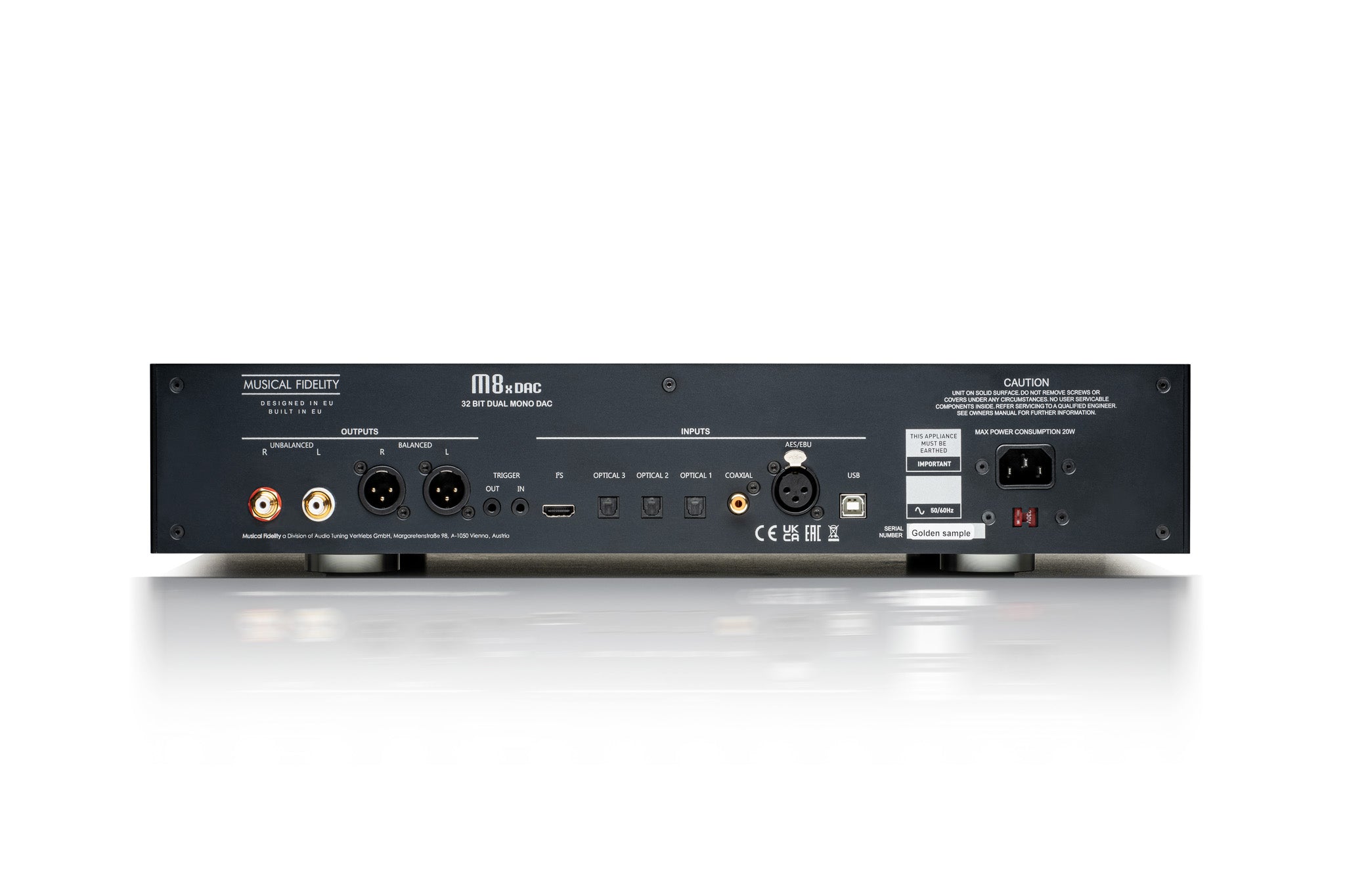

Digitaaliset tulot

• 1x USB-tulo: USB Audio Class 2 vaatii USB 2.0 tai korkeamman tietokoneesta



• USB PCM näytteenottotaajuudet: aina 768kHz asti



• USB DSD-tuki: DSD256 DoP:n kautta ja natiivisti DSD512 asti



• MQA-tuki: täysi MQA-purkuminen laitteistolla



• 3x optinen tulo: aina 24bit / PCM 192kHz, MQA 384kHz, DoP DSD 64



• 1x koaksiaalinen tulo: aina 24bit / PCM 192kHz, MQA 384kHz, DoP DSD 64



• 1x AES/EBU tulo: 1x aina 24bit / PCM 192kHz, MQA 384kHz, DoP DSD 64



• 1x CD I2S (MCLK ulos 16,9344MHz)



Analoogiset lähdöt

• 1 pari linjataso RCA kiinteä/muuttuva @ 2V RMS 0dBFS:llä



• 1 pari linjataso XLR kiinteä/muuttuva @ 4V RMS 0dBFS:llä



Virrankulutus

• Pääjännite: 115/230VAC 50/60Hz (tehdas presetointi); 100VAC 50/60Hz (vaihtoehtoinen)



• Kulutus: 70 Wattia maksimissaan, <0.5 W lepotilassa



Muuta

• Trigger In/Out



• Mitat (LxKxS): 483 x 102 x 381 mm



• Paino: 10,6 kg neto / 14 kg lähetystöissä
