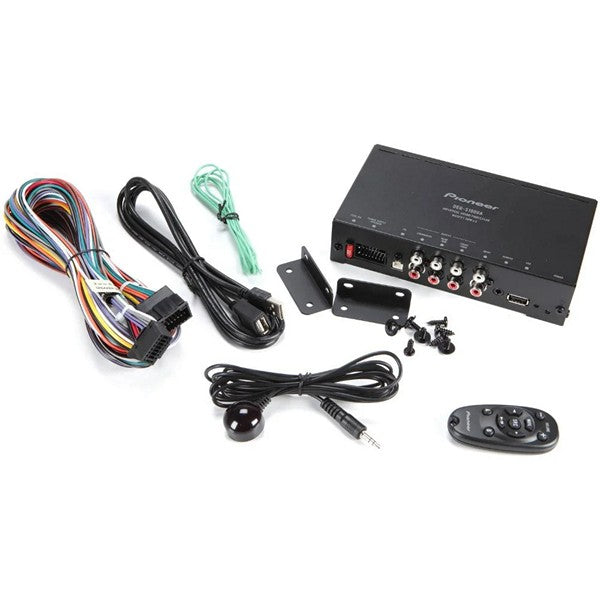

Pioneer DEQ-S1000A2
DEQ-S1000A2 on a 4-kanavainen ″plug-and-play″ DSP-vahvistin. Pioneer DEQ-S1000A2 asennetaan auton alkuperäisen soittimen ja kaiuttimien väliin.
-2/3- tie jakosuotimet
- Taajuuskorjain
- Aikaviivesäädöt
- Vahvistinta voi käyttää myös linjamuuntimena subwooferin vahvistimelle.
1 x USB-liitäntä
3 x linjalähtö (4V)
Standard Mode = Subwoofer + Etu + Taka -lähdöt
Network Mode = Subwoofer + Keskiääni + Diskantti -lähdöt
1 x USB-liitäntä
Standard Mode:
Etu- ja takalähdössä ylipäästösuodin (HPF) pääkaiuttimille
50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Ylipäästön jakojyrkkyys 0 / 6 / 12 / 18 / 24 dB/oct
Subwooferlähdössä alipäästösuodin (LPF) subwooferille
50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Alipäästön jakojyrkkyys 0 / 6 / 12 / 18 / 24 dB/oct
Subwooferin tasonsäätö -24dB – +10dB (1dB askelin)
Subwooferin vaihe: Normaali / Käännetty
Network Mode:
Alipäästösuodin subwooferille, kaistanpäästösuotimet keskiäänille ja ylipäästösuodin diskanteille
Etu -lähdöt = Diskantti -lähdöt
Taka -lähdöt = Keskiääni -lähdöt
Subwoofer
Low LPF: 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 250 Hz
Low LPF Slope: 12 / 18 / 24 / 30 / 36 dB/oct
Low Level: -24db – +10dB
Subwooferin vaihe: Normaali / Käännetty
Keskiäänet
Mid HPF: 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 250 Hz
Mid HPF Slope: 0 / 6 / 12 / 18 / 24 dB/oct
Mid LPF: 1.25 / 1.6 / 2 / 2.5 / 3.15 / 4 / 5 / 6.3 / 8 / 10 / 12.5 kHz
Mid LPF Slope: 0 / 6 / 12 / 18 / 24 dB/oct
Mid Level: -24db – 0dB
Diskantit
High HPF: 1.25 / 1.6 / 2 / 2.5 / 3.15 / 4 / 5 / 6.3 / 8 / 10 / 12.5 kHz
High HPF Slope: 6 / 12 / 18 / 24 dB/oct
High Level: -24db – 0dB
HUOM!!!
Diskanttien ylipäästöä ei saa ohitettua vaan minimi jakotaajuus on 1.25kHz ja minimi jakojyrkkyys 6dB/oct. NW-tilassa ei ole lainkaan lähtöjä takakaiuttimille vaan ainoastaan aktiiviselle 2-tie etupäälle + subwooferille.
Kanavakohtainen aikaviive
0 – 350cm (2.5cm askelin)
13-kaistainen graafinen EQ
50Hz / 80Hz / 125Hz / 200Hz / 315Hz / 500Hz / 800Hz / 1.25kHz / 2kHz / 3.15kHz / 5kHz / 8kHz / 12.5kHz
Korjausalue: ± 12dB

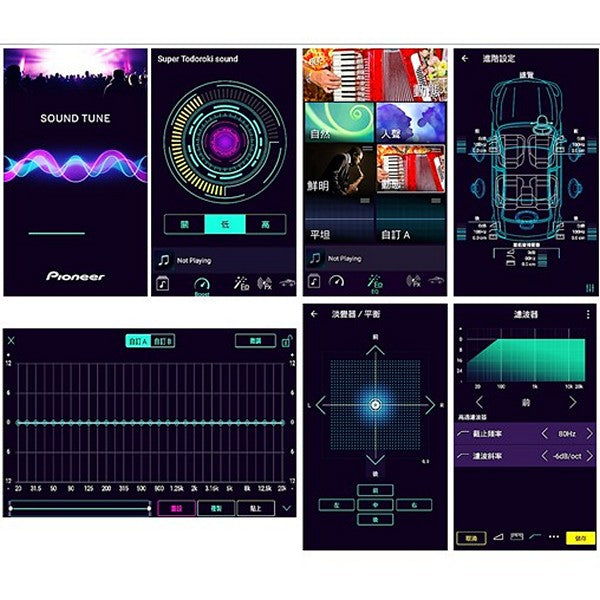

Laitteen säädöt tehdään Pioneer Sound Tune -sovelluksella joka on ladattavissa Android ja Apple laitteisiin sovelluskaupoista. Puhelin pitää olla kytkettynä laitteeseen USB-kaapelilla säätöjen tekemisen ajaksi.
iPhone kytketään USB-liitäntään Apple laitteen mukana tulleella USB-kaapelilla
Android-laite kytketään USB-liitäntään Android-laitteen mukana tulleella USB-kaapelilla
Mukana infrapunasilmä ja infrapunalla toimiva kaukosäädin
Mitat (mm) 170 x 40 x 95
Tekniset tiedot:
Pioneer Sound Tune App
USB Input1
Accessories1 Remote Control
Maximum power4 x 50 W
2 x 50 W (4Ω) for subwoofer
1 x 70 W (2Ω) for subwoofer
Frequency response10Hz to 20kHz
S/N ratio105 dB
Max. current consumption10 A
Chassis size (W x H x D)170 x 40 x 95
Unit weight0.59
Compact size
RCA terminalsYes
Speaker line input sensorYes
Apple Compatibility
Made for iPhone
Compatible Generations• iPhone X / iPhone 8 / iPhone 8 Plus
• iPhone 7 / iPhone 7 Plus / iPhone SE
• iPhone 6s / iPhone 6s Plus / iPhone 6 / iPhone 6 Plus
• iPhone 5s / iPhone 5c / iPhone 5
Supported Functions• Battery charging
• Music playback
Android Compatibility
Compatible with Android
Quick Charge for Android
Audio
13-band Graphical EQ
MOSFET 50 W x 4 Amplifier
Network Mode3-Way Network Mode
Listening Position Selector
Manual TA (Time Alignment)
High Pass Filter
Low Pass Filter
Subwoofer Control
RCA Pre-Outs3. (Front, rear and subwoofer)
High Voltage Output (4Volt)
Advanced Audio FeaturesExclusive Designed Audio Parts.
Source Calibration, (Factory Time Alignment and EQ Cancel).
31-Band Graphic EQ When Used With Pioneer Sound Tune App.
Live Simulation When Used With Pioneer Sound Tune App.
FLAC
Connections
Hand Held Remote ControlIncluded
POWER SOURCE 14.4V DC
(10.8-15.1V allowable)
GROUNDING SYSTEM Negative type
MAX. CURRENT CONSUMPTION 9.2A
DIMENSIONS 170(W) x 40(H) x 95(D)mm
FUSE 10A
WEIGHT 0.59kg
MAX POWER 50W x 4
50Wx2ch/4Ω + 70Wx1ch/2Ω (for SUB-WOOFER)
CONTINUOUS POWER 22W x 4
(50Hz to 15kHz, 5%THD, 4Ω LOAD, Both Channels Driven)
LOAD IMPEDANCE 4Ω
(4 - 8Ω(2Ω for 1ch) allowable)
PREOUT OUTPUT LEVEL (MAX) 4.0V
IMPEDANCE 250Ω
FREQUENCY RESPONSE 10Hz to 20kHz (+0dB , -1dB)
S/N RATIO 105dB
THD 0.01%
EQUALIZER (13BAND GRAPHIC EQUALIZER)
FREQUENCY 50Hz, 80Hz, 125Hz, 200Hz, 315Hz, 500Hz
800Hz, 1.25kHz, 2kHz, 3.15kHz, 5kHz, 8kHz, 12.5kHz
GAIN ±12dB(0.1dB step)
SPEAKER SETTING
STANDARD MODE
FRONT/REAR (HPF)
FREQUENCY
50Hz, 63Hz, 80Hz, 100Hz, 125Hz, 160Hz, 200Hz
SLOPE
0dB(Pass), -6dB/oct, -12dB/oct, -18dB/oct, -24dB/oct
SUB WOOFER (LPF)
FREQUENCY
50Hz, 63Hz, 80Hz, 100Hz, 125Hz, 160Hz, 200Hz
SLOPE
0dB(Pass), -6dB/oct, -12dB/oct, -18dB/oct, -24dB/oct
GAIN -24 - +10dB (1dB/Step)
PHASE NORMAL/REVERSE
SPEAKER LEVEL -24 - +10dB (1dB/Step)
TIME ALIGNMENT 0cm - 350cm (2.5cm/step)
NETWORK MODE
HIGH (HPF) FREQUENCY 1.25kHz, 1.6kHz, 2kHz, 2.5kHz, 3.15kHz
4kHz, 5kHz, 6.3kHz, 8kHz, 10kHz, 12.5kHz
SLOPE -6dB/oct, -12dB/oct, -18dB/oct, -24dB/oct
MID (LPF) FREQUENCY 1.25kHz, 1.6kHz, 2kHz, 2.5kHz, 3.15kHz
4kHz, 5kHz, 6.3kHz, 8kHz, 10kHz, 12.5kHz
SLOPE
0dB(Pass), -6dB/oct, -12dB/oct, -18dB/oct, -24dB/oct
MID (HPF) FREQUENCY 25Hz, 31.5Hz, 40Hz, 50Hz, 63Hz, 80Hz
100Hz, 125Hz, 160Hz, 200Hz, 250Hz
SLOPE
0dB(Pass), -6dB/oct, -12dB/oct, -18dB/oct, -24dB/oct
SUB WOOFER (LPF)
FREQUENCY 25Hz, 31.5Hz, 40Hz, 50Hz, 63Hz, 80Hz
100Hz, 125Hz, 160Hz, 200Hz, 250Hz
SLOPE 0dB(Pass), -12dB/oct, -18dB/oct
-24dB/oct, -30dB/oct, -36dB/oct
GAIN -24 - +10dB (1dB/Step)
PHASE NORMAL/REVERSE
SPEAKER LEVEL -24 - +10dB (1dB/Step)
TIME ALIGNMENT 0cm - 350cm (2.5cm/step).
