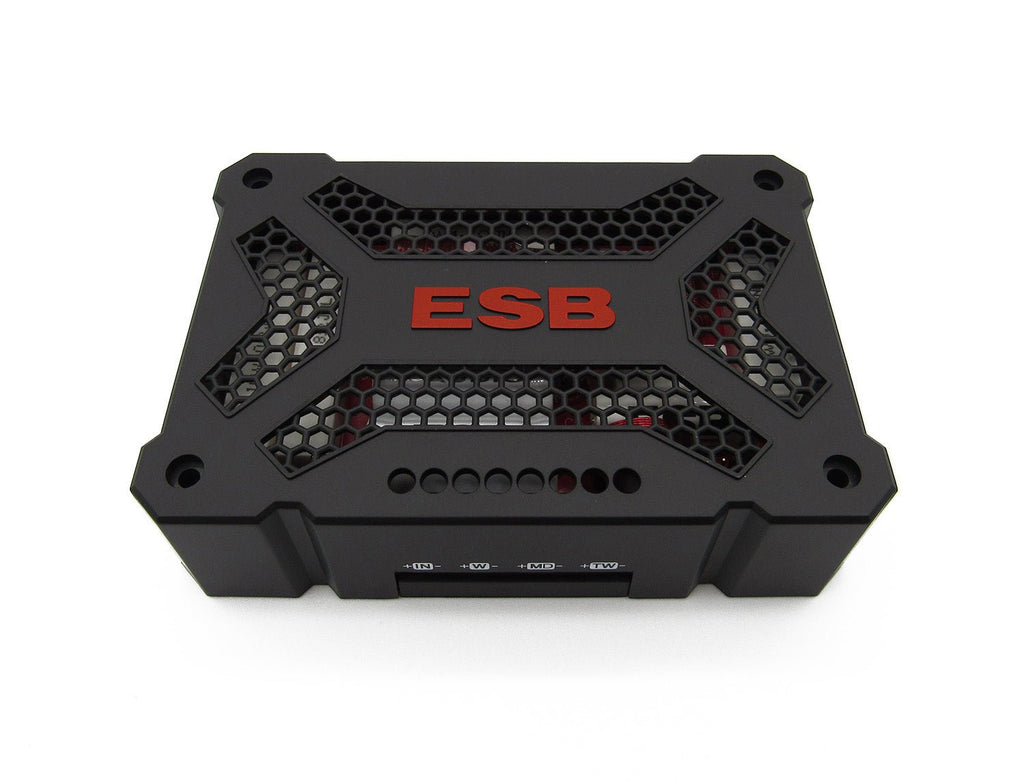

ESB Audio 3.6K3 CX 3-tie Passiivinen Jakosuodin
Pääominaisuudet
Passiivisia jakosuotimia käytetään 2-tie ja 3-tie kaiutinjärjestelmissä ohjaamaan sähköisesti matalat taajuudet bassokaiuttimelle ja korkeat äänet sekä ylisävelet korkeataajuuskaiuttimille. Jotta passiivinen jakosuodin voi täyttää tehtävänsä kompromissittomasti, sen on kyettävä käsittelemään äärimmäisiä dynamiikan vaihteluita, koko äänitaajuusalue, monimutkaisia transientteja ja kaiuttimen kuormituksen vaihtelevaa impedanssia. ESB:n passiiviset jakosuotimet on suunniteltu huolellisesti täydentämään ESB-kaiuttimien tarkkoja ominaisuuksia. Jokainen jakosuotinpiiri ohjaa signaalia korkea- ja matalataajuuskaiuttimille tavalla, joka ylläpitää tasaisen akustisen vasteen koko äänispektrissä.

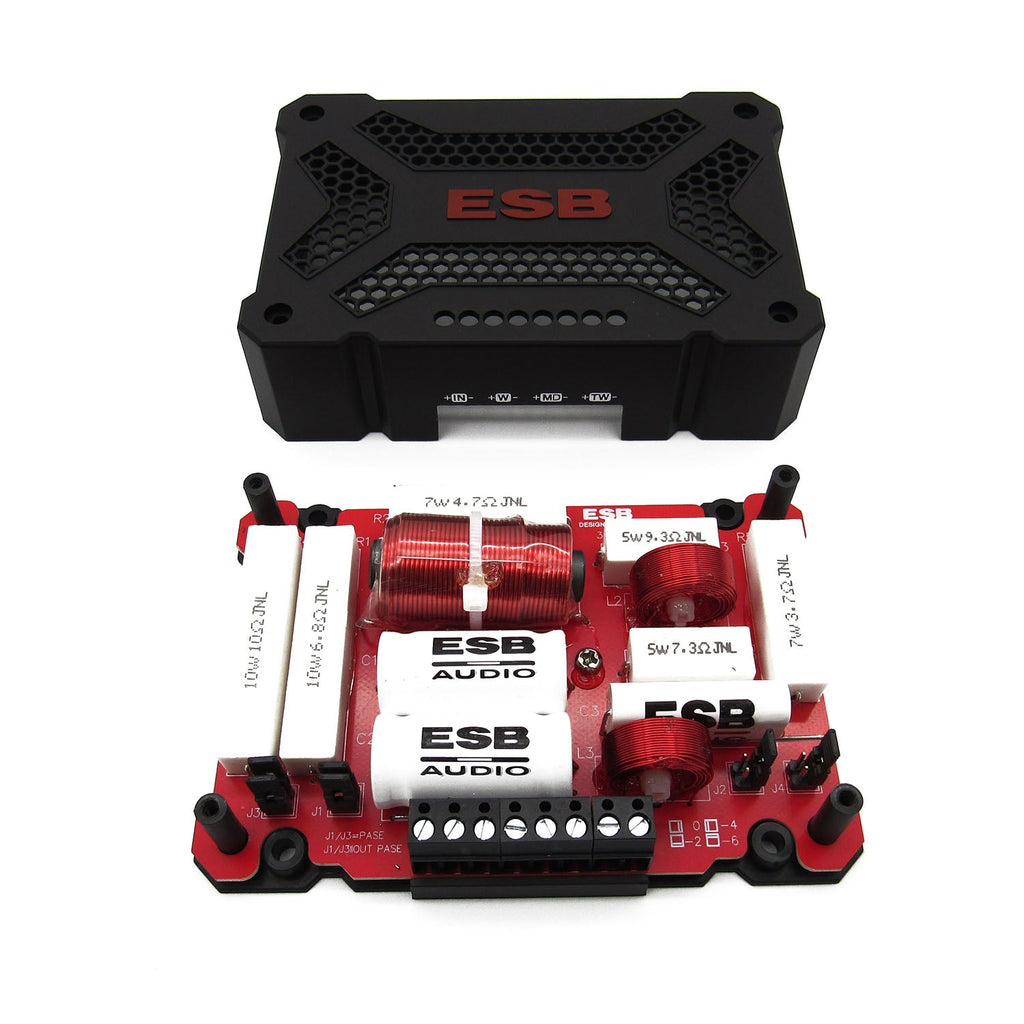

- Suunniteltu erityisesti 3.28 diskantille, 3.90 keskitaajuuselementille ja 3.165 bassoelementille.
- Korkean paksuuden PCB-kupari.
- Sisäinen 4-portainen diskantintason säätö.
- Ylimitoitetut, ei-induktiiviset keraamiset vastukset.
- Polyesteri-diskantinkondensaattori.
- Epäsymmetrinen leikkauskaltevuus.
- Ilmakela diskantille ja keskitaajuuselementille.
Tekniset tiedot
- Leikkaustaajuus: 350 / 3 KHz
- Jakosuotimen kaltevuus: 12 dB/Oct LP, 6-6 dB/Oct BP, 12 dB/Oct HP
- 4-portainen tw/mid tason säätö
- Matalataajuusosio: 3.165
- Keskitaajuusosio: 3.90
- Korkeataajuusosio: 3.28
